בדיקת הארקה לבית: מחירון, חשיבות והזמנת חשמלאי מוסמך

לפני שלושה חודשים בכפר סבא נכנסתי לדירה בבניין מ-1988. בעלת הבית סיפרה שהיא מרגישה "עקצוץ קטן" בברז של המקלחת כשהיא רטובה. מדדתי. על גוף הברז ישבו 78 וולט. לא 220, אבל מספיק כדי להרוג אדם שעומד יחף על רצפה רטובה. מוליך ההארקה הראשי היה מחובר לצינור מים ישן שהוחלף בשיפוץ לצנרת פלסטיק, וכל ההגנה של הדירה הפכה לחוט שמסתיים באוויר. במאמר הזה אני מסביר מה זו בדיקת הארקה, מתי היא הכרחית, ואיך נראית עבודה מקצועית מהיסוד ועד הדוח הסופי.

זמן קריאה: 5 דקות

מהי בדיקת הארקה ומה בדיוק בודקים בה

בדיקת הארקה היא בדיקה שמוודאת שקיים מסלול מוליך רציף ובעל התנגדות נמוכה מכל גוף מתכתי בבית שלכם אל האדמה. זו רשת הביטחון של המערכת. כשמכשיר חשמלי מפתח כשל בבידוד, המתח לא נשאר על המעטפת ומחכה שמישהו יגע בה, הוא בורח דרך ארקה תקינה לאדמה.

בבדיקה אני בודק שלושה דברים. רציפות מוליך המגן מלוח החשמל ועד לכל שקע ונקודת מאור בבית. התנגדות מסלול התקלה, כלומר כמה קל לזרם לזרום באותו מסלול. וחיבורים ראשיים בלוח ובפס השוואת הפוטנציאלים.

בדיקה יסודית מבוצעת על ידי ליאור צור – חשמלאי מוסמך עם מכשירי מדידה תקניים שמאתרים תקלות סמויות. תקלות שלא רואים בעין ולא מרגישים ביום יום.

למה בדיקת הארקה נחשבת לבדיקה מצילת חיים

תחשבו על מכונת כביסה. חוט הפאזה בפנים נשחק מרעידות, הבידוד נסדק, הנחושת נוגעת בשלדה. עם ארקה תקינה הזרם בורח מיד לאדמה, הפחת קופץ, ואתם לכל היותר מקללים שהכביסה נעצרה. בלי הארקה, המתכת של המכונה יושבת על 220 וולט ומחכה. הגוף שלכם הופך למוליך.

הסכנות שאני רואה בשטח: מדיחי כלים ומכונות כביסה שעומדים על רצפה שנשטפת, מקררים עם מדחס דולף, משאבות מים בגינה ובחצר, דודי חשמל עם גוף חימום פרוץ, וגם שריפות, כשמוליך מגן רופף מייצר ניצוץ בתוך קופסת חיבורים בקיר.

לפי מדריך הבטיחות של הרשות להגנת הצרכן האמריקאית, ליקויי חיווט והארקה לקויה בבתים הם מהגורמים המרכזיים להתחשמלות ולשריפות במערכות חשמל ביתיות.

סימנים נפוצים המעידים על בעיית הארקה בבית

עקצוץ קל בברז, במארז המחשב, בגוף התנור או בכיור נירוסטה. אנשים מספרים לי את זה בחצי צחוק. זה לא מצחיק, זה מתח זליגה שמחפש דרך לאדמה ומצא אתכם.

ממסר פחת שקופץ בלי סיבה נראית לעין, בעיקר בימים גשומים או אחרי מקלחת ארוכה, מעיד על זליגת זרם קיימת.

ריח שרוף ליד שקע, סימני חריכה שחורים סביב חורי השקע, תקע שמתחמם עד שקשה להחזיק אותו. שקע שמתחמם זו סכנת בטיחות מיידית, תוציאו את התקע ואל תשתמשו בשקע עד שחשמלאי בדק אותו.

נורות שמהבהבות בכל הבית כשמדיח מתחיל לעבוד זה סימן נוסף, בדרך כלל לחיבור אפס או הארקה רופף בלוח.

מתי חובה לבצע בדיקת הארקה ומתי זה סתם בזבוז

אני אגיד את זה בפה מלא: לא כל דירה צריכה בדיקה כל שנה. יש רגעים שבהם הבדיקה קריטית, ויש תקופות שבהן המערכת פשוט עובדת.

בדירת קבלן חדשה שקיבלה טופס 4 לפני חודשיים אני לא ממהר. בדירה בנתניה משנות ה-70 עם לוח קרמיקה ופקקי בורג, אני רוצה להיכנס אתמול.

מי רשאי לבצע בדיקת הארקה ואיזה ציוד נדרש

לפי חוק החשמל, בדיקות מסוג זה מבוצעות רק בידי חשמלאי בעל רישיון תקף מטעם משרד העבודה, ברמת חשמלאי מוסמך ומעלה. שיפוצניק לא רשאי. גם לא "אחד שמבין בחשמל".

הבעיה עם מברג טסטר היא שהוא מראה נוכחות מתח ותו לא. הוא לא אומר לכם כלום על איכות מסלול ההארקה. ראיתי שקעים שבהם הטסטר "מאיר" יפה על החור של ההארקה, והמוליך בפועל מחובר לכלום.

מה אני מביא איתי: מגר לבדיקת התנגדות בידוד, מכשיר למדידת לולאת תקלה, בודק פחת שמודד את זמן הניתוק במילישניות, ומודד רציפות. המכשירים עוברים כיול תקופתי, כי מכשיר לא מכויל נותן מספרים יפים וחסרי ערך.

האם ניתן לבדוק הארקה באופן עצמאי

לא. ואני אסביר בדיוק למה, בלי לזלזל בכם.

בדיקת הארקה אמיתית מודדת ערכי התנגדות באוהמים. מברג טסטר או נורת ביקורת נותנים תשובה בינארית של יש מתח או אין מתח. שקע יכול להראות תקין לגמרי בטסטר, ובפועל מוליך המגן שלו מחובר דרך חיבור מחומצן שההתנגדות שלו 40 אוהם. בשעת קצר, מסלול כזה לא יעביר מספיק זרם כדי להקפיץ מפסק בזמן, והמתכת תישאר חמה.

מה כן אפשר לבדוק לבד בצורה בטוחה

פעם בחודש תלחצו על כפתור T בממסר פחת בלוח. הפחת אמור לרדת מיד. אם הוא לא יורד, המנגנון תקוע ואתם בלי הגנה. גם הרשות להגנת הצרכן האמריקאית ממליצה על בדיקה חודשית של מפסק זרם דלף בלחצן הבדיקה.

ותסתכלו על השקעים. סדק במסגרת, שקע שזז בקיר, חוט גלוי, שריטה שחורה. את זה אתם רואים בלי שום מכשיר.

שלבי ביצוע בדיקת הארקה מקצועית

שלב 1. אני פותח את לוח החשמל ובודק בעיניים. פסי צבירה, מהדקים, הידוק ברגים, מצב מוליך ההארקה הראשי, פס השוואת פוטנציאלים. חצי מהתקלות שאני מוצא מתחילות כאן, בבורג שלא הודק מספיק לפני 15 שנה.

שלב 2. בדיקת רציפות מוליך המגן בכל שקע בבית, בגופי התאורה ובנקודות הכוח של הדוד, המזגן והתנור. זה החלק המייגע. בדירת 4 חדרים יש בערך 40 נקודות.

שלב 3. מדידות. לולאת תקלה, התנגדות בידוד, זמן ניתוק הפחת, טיב החיבור לאדמה.

שלב 4. אני יושב איתכם ועובר על הממצאים. כל בדיקה ותיקון מלווים בהסברה מלאה, כדי שתבינו מה תקין, מה לא, ומה דוחף.

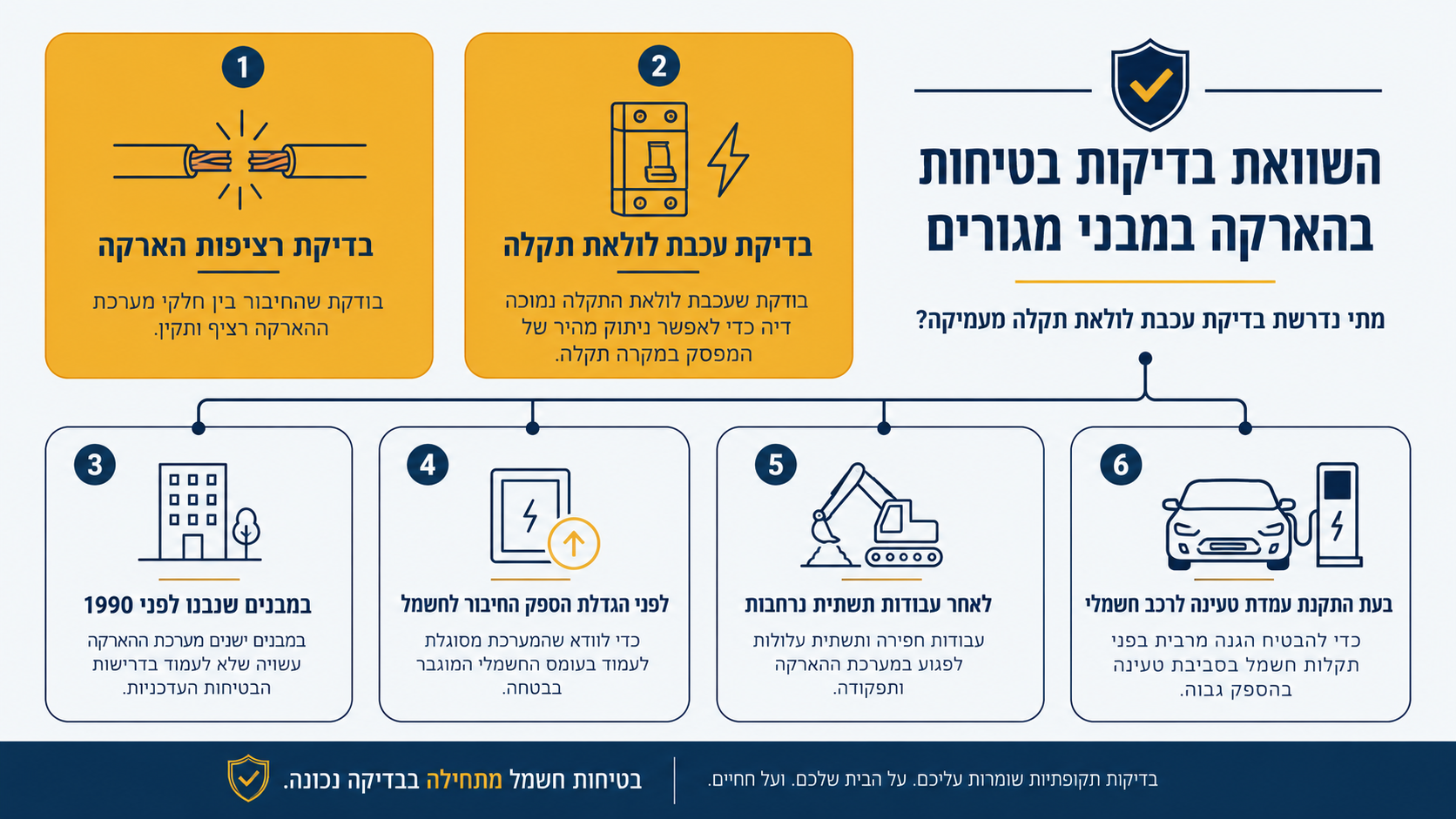

מה ההבדל בין בדיקת רציפות הארקה לבדיקת לולאת תקלה

רציפות ארקה עונה על שאלה אחת. האם החוט הצהוב ירוק מחובר פיזית לאורך כל הדרך מהשקע ועד הלוח. תשובה של כן או לא.

בדיקת לולאת תקלה עונה על שאלה אחרת וחשובה יותר. אם עכשיו יקרה קצר בשקע הזה, כמה זרם יזרום וכמה מהר יקפוץ המפסק. זו בדיקה דינמית שמודדת התנגדות בשברי אוהם ומחשבת את זרם הקצר הצפוי.

אפשר לקבל רציפות תקינה ולולאת תקלה גרועה. זה קורה בדיוק כשהמוליך דק מדי או שיש חיבור מחומצן בדרך. הרציפות עוברת, הזרם לא.

מתי חובה לבצע בדיקת לולאת תקלה מעמיקה

במבנים מלפני 1990 שבהם יש חשש שמוליך ההארקה הראשי התנתק או מעולם לא היה. לפני הגדלת חיבור חשמל מול חברת החשמל. אחרי עבודות תשתית נרחבות בבניין. ובכל דירה שבה מתקינים עמדת טעינה לרכב.

מהי הארקת יסוד וכיצד היא מגנה על המבנה

הארקת יסוד היא ברזלי הזיון שיצוקים ביסודות הבטון של הבניין, מרותכים ביניהם ומחוברים בכבל אל פס השוואת הפוטנציאלים בלוח הראשי. כל הבניין יושב על אלקטרודה ענקית אחת.

התפקיד שלה הוא ליצור פוטנציאל אחיד. כשברק פוגע בגג או כשיש קצר חיצוני, אין הפרשי מתח בין הברז במטבח לצינור הביוב לשלדת המזגן. בלי זה, אדם שנוגע בשני גופי מתכת בו זמנית סוגר מעגל בין שני מתחים שונים.

מה שאני בודק זה את החיבור מפס ההשוואה אל האלקטרודה, את מצב הכבל בנקודת היציאה מהבטון, ואת שלמות החיבורים לצנרת המים, לגז ולמבנה. בבניין בגני תקווה מצאתי כבל ארקה ראשי שנחתך בעבודות חניון ונשאר תלוי. שנתיים.

האם ממסר פחת מחליף את הצורך בהארקה תקינה

לא. זו הטעות המסוכנת ביותר ששומעים ממתווכים ומקבלנים.

ממסר פחת הוא שכבת הגנה משלימה, לא תחליף. הוא מזהה הפרש זרם של 30 מיליאמפר בין הפאזה לאפס ומנתק. אבל בלי ארקה, מה גורם להפרש הזה? אתם. הזרם חייב למצוא דרך לאדמה, וכשאין מוליך מגן, הדרך היחידה עוברת דרך גוף אדם שנוגע במכשיר.

כלומר, בלי הארקה, הפחת מתעורר רק אחרי שמישהו כבר קיבל מכה. הוא יקצר את משך המכה, וזה חשוב, אבל המכה קורית.

עם הארקה תקינה, ברגע שהבידוד נכשל הזרם זולג מיד דרך מוליך המגן, הפחת מנתק, ואף אחד לא נגע בכלום. גם רשות הבטיחות בעבודה בארה"ב קובעת שמפסק זרם דלף אינו מבטל את הדרישה להארקת ציוד.

מה עושים כשממסר פחת קופץ שוב ושוב

שלוש סיבות מכסות 90 אחוז מהמקרים. גוף חימום פרוץ בדוד חשמל, רטיבות שחדרה לשקע חיצוני או לגוף תאורה בחצר, ומכשיר תקול, לרוב מכונת כביסה או מדיח בני 8 שנים ומעלה.

האבחון שאתם יכולים לעשות לבד. תורידו את כל המפסקים בלוח חוץ מהראשי, תעלו את הפחת, ואז תעלו מפסק אחד בכל פעם. המפסק שמפיל את הפחת מסמן לכם את המעגל. אחר כך תנתקו מהשקעים במעגל הזה מכשיר אחרי מכשיר.

אם הפחת קופץ כשכל המפסקים למטה, אל תמשיכו. זו תקלה בלוח עצמו או זליגת אפס, וזה כבר עבודה של חשמלאי בעל רישיון. תתקשרו 050-999-8396.

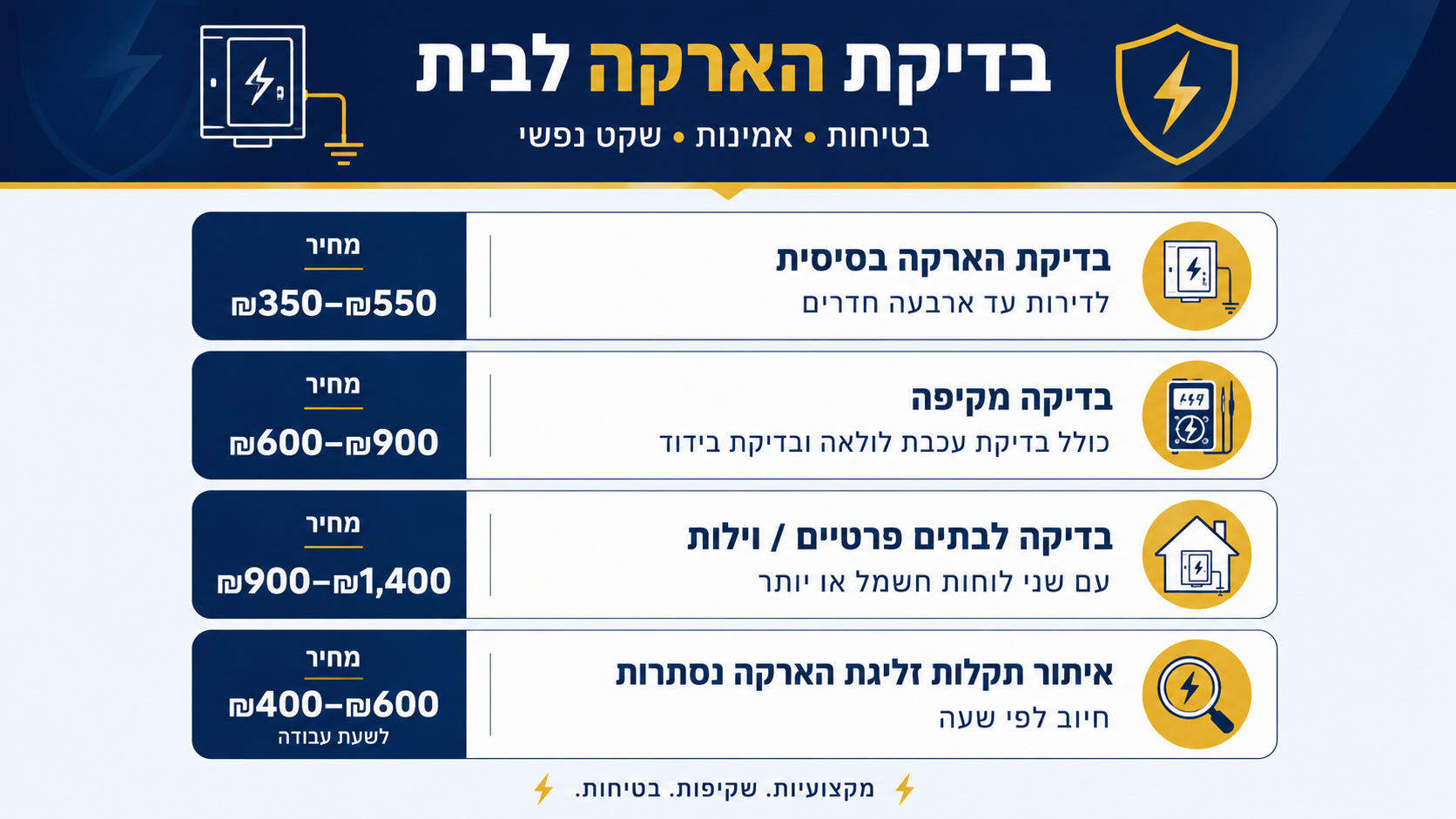

כמה עולה בדיקת הארקה ומה משפיע על המחיר

המחיר נקבע לפי כמות נקודות המדידה, מספר לוחות החשמל בנכס, והאם אתם צריכים דוח חתום למסירה לגורם חיצוני. דירת 3 חדרים עם לוח אחד היא עבודה של 40 דקות. וילה דו מפלסית בהוד השרון עם לוח ראשי, לוח משנה ומזגן מרכזי היא כמעט חצי יום.

המחירים שקופים ונאמרים מראש בטלפון. אני לא מגיע ומגלה בדיעבד שזה עולה כפול.

מה חשוב לוודא שהצעת המחיר כוללת

שהבדיקה מכסה את כל המעגלים ולא מדגם, שכלולה בדיקת הפחת עם מדידת זמן ניתוק, ושאתם מקבלים דוח ממצאים כתוב. ותשאלו במפורש, עלות הבדיקה והאבחון נפרדת מעלות תיקון הליקויים. מי שנותן לכם מחיר אחד לשניהם לפני שראה את הלוח, מנחש.

מה מקבלים בסיום הבדיקה

דוח עם מספרים. לא "הכל תקין" ולא "יש בעיה". ערכי התנגדות באוהמים בכל נקודה שנמדדה, זמן ניתוק הפחת במילישניות, וערך לולאת התקלה.

רשימת ליקויים מחולקת לפי דחיפות. ליקוי קריטי זה משהו שמטפלים בו באותו יום, כמו מוליך מגן מנותק במעגל של דוד. המלצה לשיפור זה משהו שיכול לחכות לשיפוץ הבא, כמו החלפת שקעים ישנים בסלון.

ואז הפתרונות המעשיים. החלפת חיווט אלומיניום ישן, חידוש חיבורי הארקת יסוד שהתחמצנו, החלפת מפסקים שחוקים, התקנת אלקטרודת הארקה חדשה כשההארקה הישנה נשענה על צנרת מתכת. על כל תיקון שאני מבצע יש אחריות מלאה, ולא סתם. כשמהדק מוארק כמו שצריך, הוא מחזיק שנים.

איך לבחור חשמלאי מוסמך לביצוע הבדיקה

תבקשו מספר רישיון ותבדקו אותו במרשם החשמלאים באתר משרד העבודה. זה לוקח דקה. תשאלו כמה שנים הוא עובד בשטח ולא רק כמה שנים יש לו רישיון, זה לא אותו דבר. תוודאו שהוא מגיע עם מכשירי מדידה ולא עם מברג טסטר.

אני ליאור צור, חשמלאי מוסמך וטכנאי מזגנים עם 30 שנה בשטח, מחזיק רישיון מטעם המדינה ונותן שירות בפתח תקווה, כפר סבא, ראש העין, הוד השרון, הרצליה, גני תקווה, נתניה ורעננה. אני מגיע בזמן שסיכמנו, מסביר מה מצאתי, ונותן אחריות מלאה על כל עבודה.

שאלות נפוצות

בדיקת הארקה טובה לא מסתפקת בבדיקת מתח. היא מודדת רציפות, התנגדות ולולאת תקלה, ומגלה תקלות שאף אחד לא רואה עד שקורה משהו. אם יש בבית שלכם ברז שמעקצץ, פחת שקופץ ללא סיבה או שקע שמתחמם, זה הזמן לבדוק ולא לדחות. אפשר לקבוע ביקור עם ליאור צור – חשמלאי מוסמך בטלפון או בוואטסאפ למספר 050-999-8396.
